久しぶりの検証用PCの改造。
検証用PCのケースはCooler MasterのQube 500を使っていました。ATXマザボ対応のケースとしては最小クラス（容量33.4L）とかなり小さい部類なのですが、いうてもミドルタワーなのでデスク脇に待機させておくには結構圧迫感のあるサイズではあります。
ミニマリスト気味な筆者としては、物を置くスペースもなるべく小さくしておきたいところ。
そこで今回はこの検証用PCを別のケースに移し替えて、さらなる小型化を図ろうと思います。
JONSBO C6 Handleのレビュー
今回使うのはJONSBOのC6 Handleというケース。
マイクロATX or ミニITX対応のケースで、シンプルなデザインと容量約15.9Lというコンパクトさが売り。
以前から気になっていたケースなので、今回ちょうどいい機会として買ってみました。
なかなかのコンパクト感
ポチップ
特徴
C6を触ってみて、私が感じた良いところはこんな感じ
- コンパクトなデザイン
- 全面パネルが外れてアクセス抜群
- ATX電源が使えるので経済的
- M-ATXマザボがつけるので拡張性もほどほどにある
一方、デメリットはこんな感じ
- サイドフローCPUクーラーが使えない
- エアフローは見た目ほど良くない
- マザボのコネクタの向きの相性がある

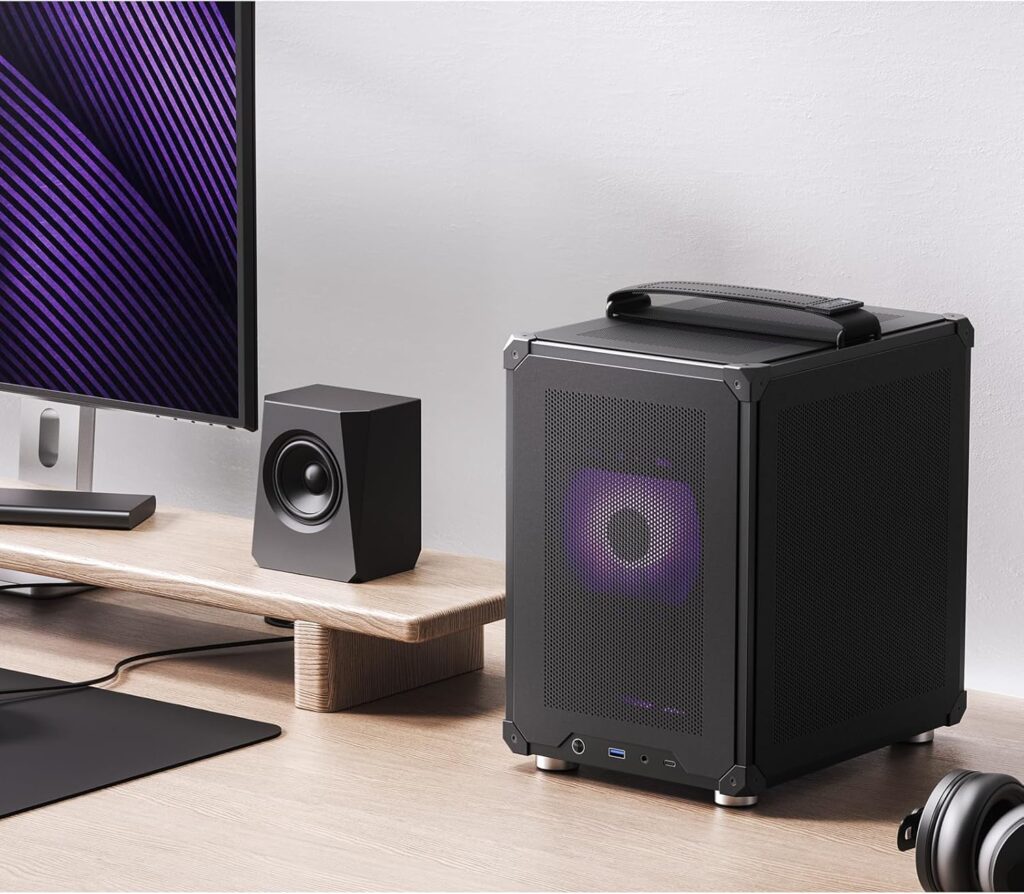

このケース最大の特徴はやはりコンパクトでシンプルなデザイン。
デスク上にも無理なく置けるサイズ感で、今トレンドのスケスケ感もない落ち着いたデザインなのでインテリアの邪魔もしにくい。
後述しますが組み立て自体も別に難しくは感じなかったので、初めての自作PCにも割と手を出しやすいケースではないかと思います。
移設作業
中古マザーボードの動作確認
前置きはこのくらいにして、早速検証用PCの中身を移し替えていきましょう。
C6はマザボがマイクロATXサイズまでしか入らないため、現在のATXマザボからダウンサイズする必要があります。
そこで今回、メルカリで中古のマザボを買いました。

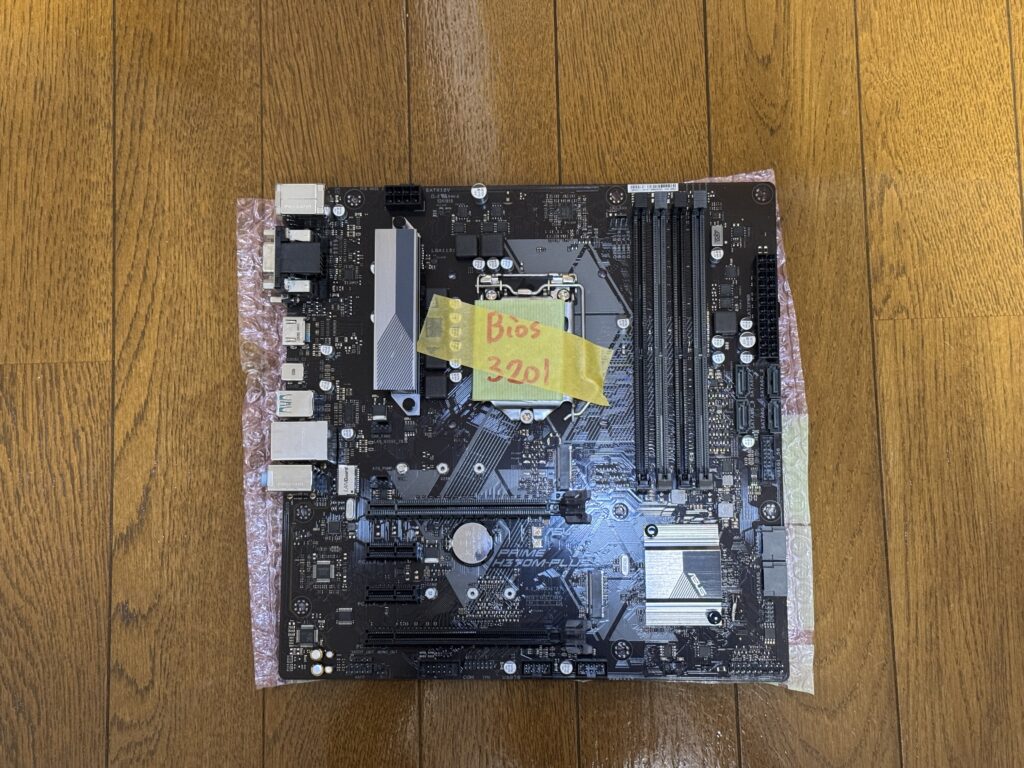

ASUS H370M-PLUSです。6945円でした。
この世代のマザボにしては珍しく、背面にTypeC端子があるのが偉い。
メルカリで中古マザボを買うのは初めてでしたが、出品者の販売歴やレビューを見た感じ信用できそうだったので思い切って購入。

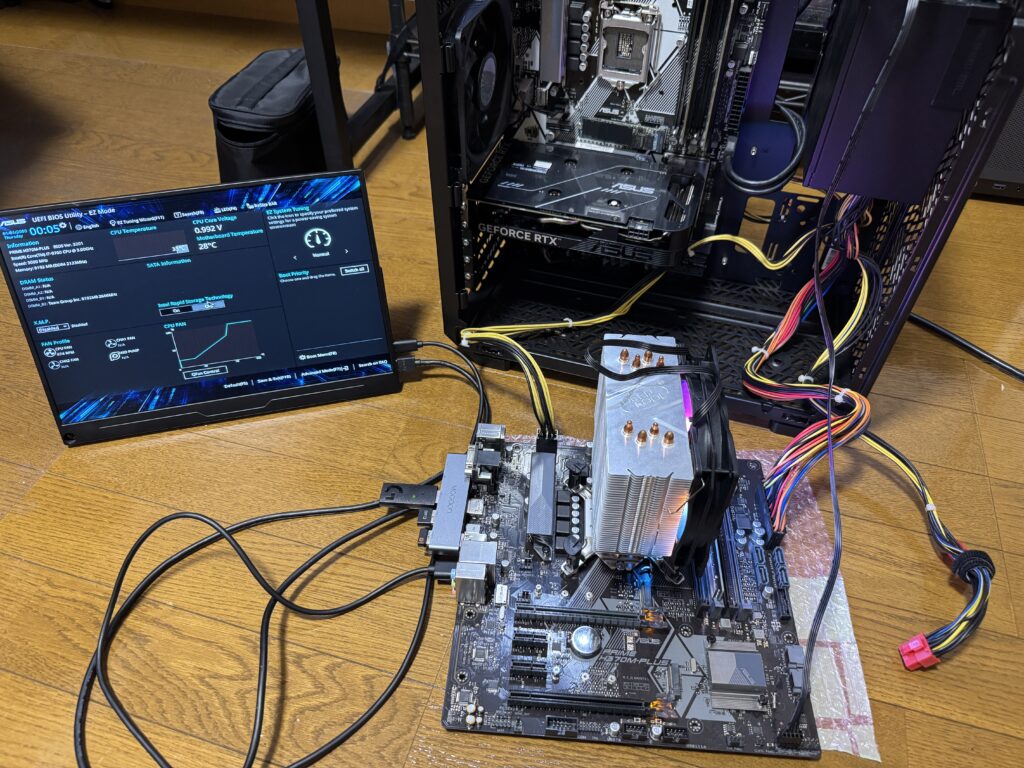

検証用PCからCPUやメモリを差し替え、最小構成でさくっと動作チェックしてしまいます。
CPU補助電源を繋ぎ忘れる凡ミスはありましたが、無事にBIOSが出ることが確認できました。
良い買い物でした
C6への組み込み

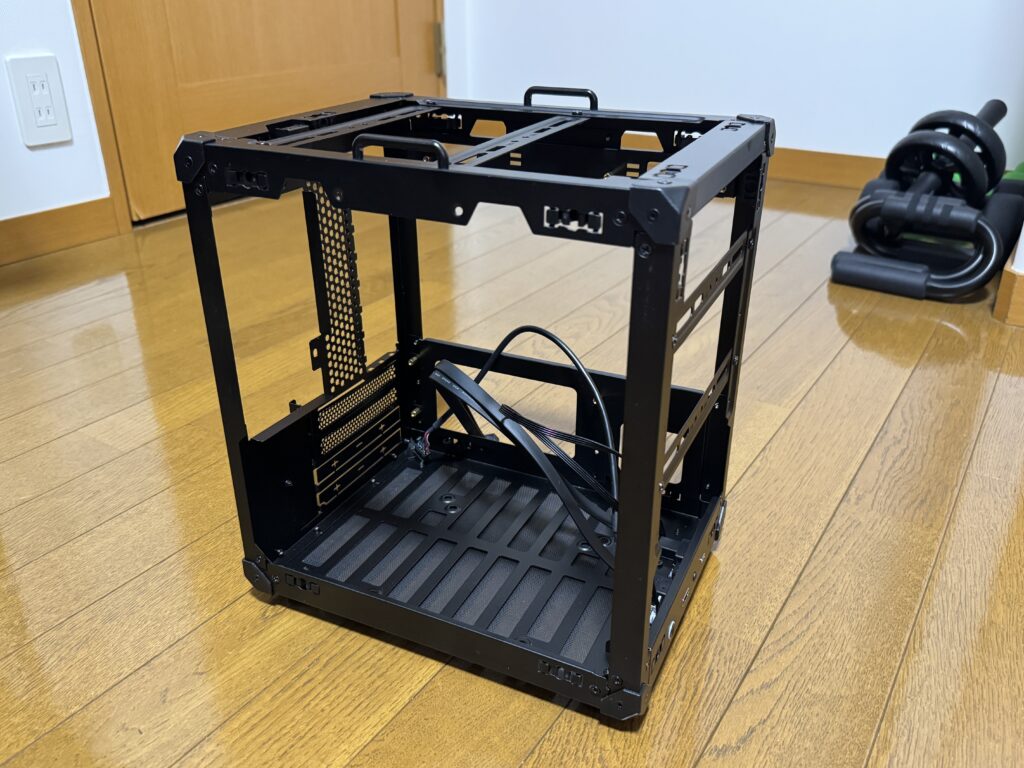

C6はパネルを全て取り払ってスカスカの状態にできます。
なのでサイズ感の割りに組み込み作業は割とアクセスが良く感じました。

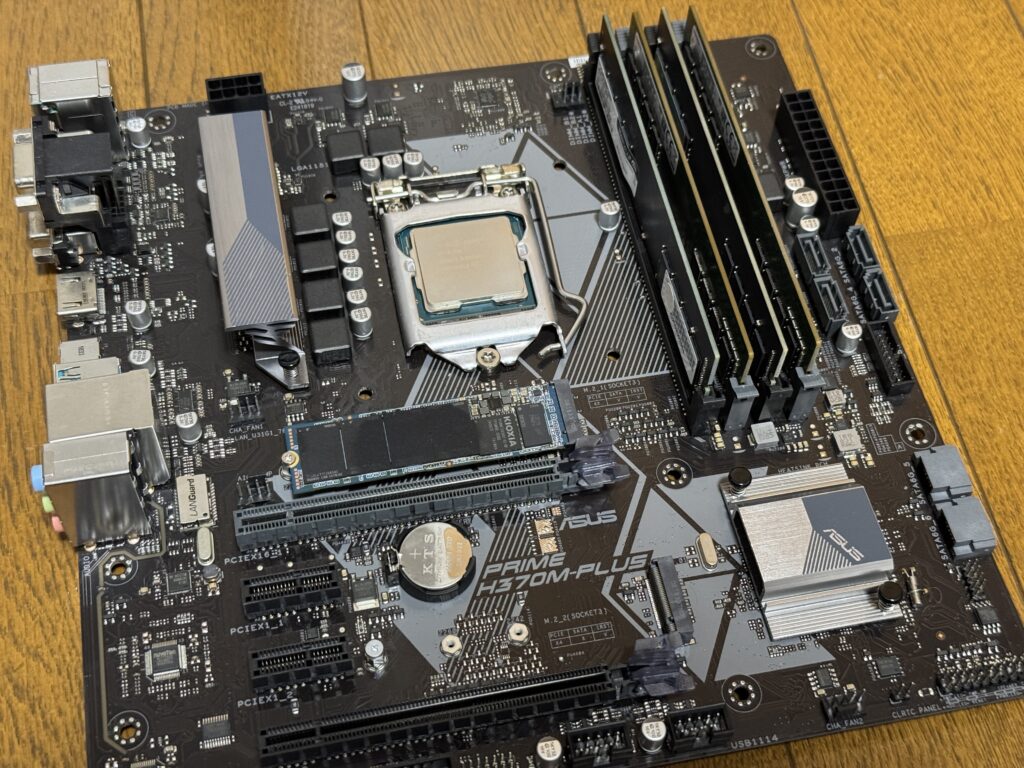

マザーボードにメモリやSSDなどメイン部品を移設。余っていたメモリも追加し、8GB×4の32GB構成にします。

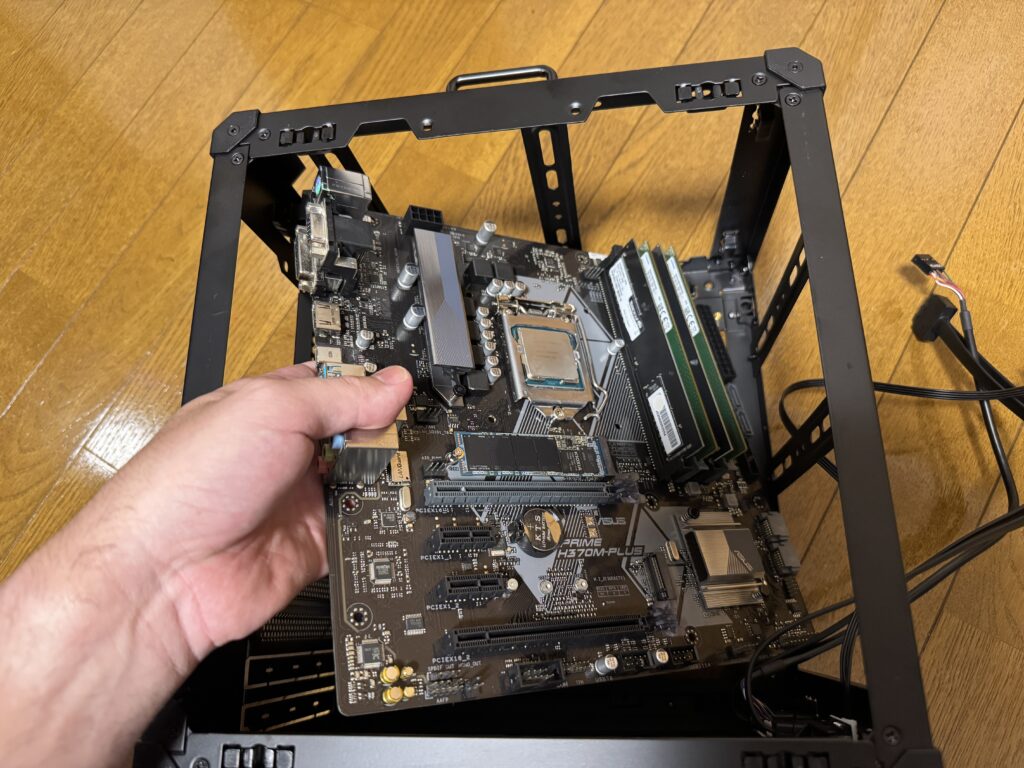

この時点で一旦C6の中に入れてみます。
フロントパネルの端子などと接触しやすいので、マザボのピンなどが曲がらないように角度を調整しながら慎重に入れていきます。

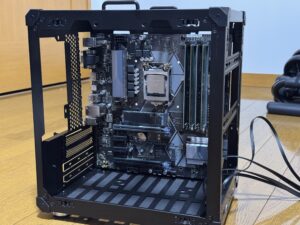

マザボを固定するとこんな感じ。
ケースの寸法がマイクロATXマザボとほぼ同じサイズなので、ケース内がピッタリ埋まる感じが気持ち良い。

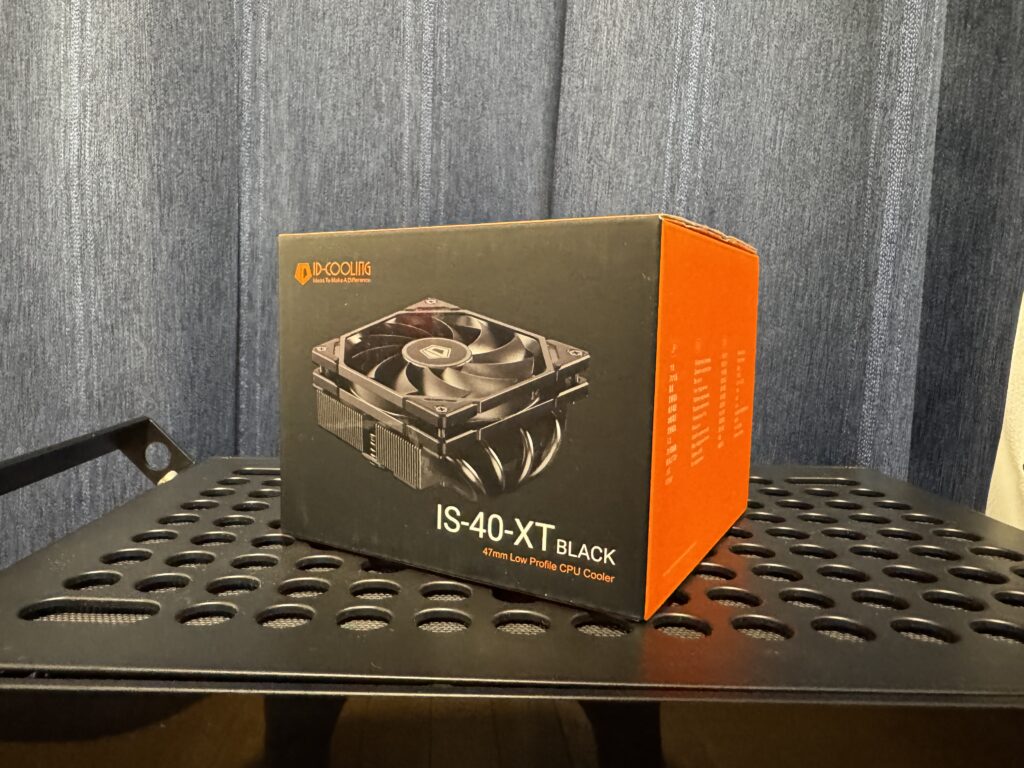

C6では高さ75mmまでのCPUクーラーしか使えません。そのため従来のサイドフローが使えなくなるため、ID-COOLINGのトップフロークーラーIS-40-XTを購入。
高さ45mmとコンパクトで、95WまでのCPUに対応。TDP65WのCore i7-9700程度には必要十分な冷却性能でしょう。2000円台で買えるコスパの良さも良い。
ポチップ
取り付けは簡単ででしたが、なぜかクーラーのねじ止め方法が取説に全く書いてないのが気になりました。まぁだいたいわかるけどさ…

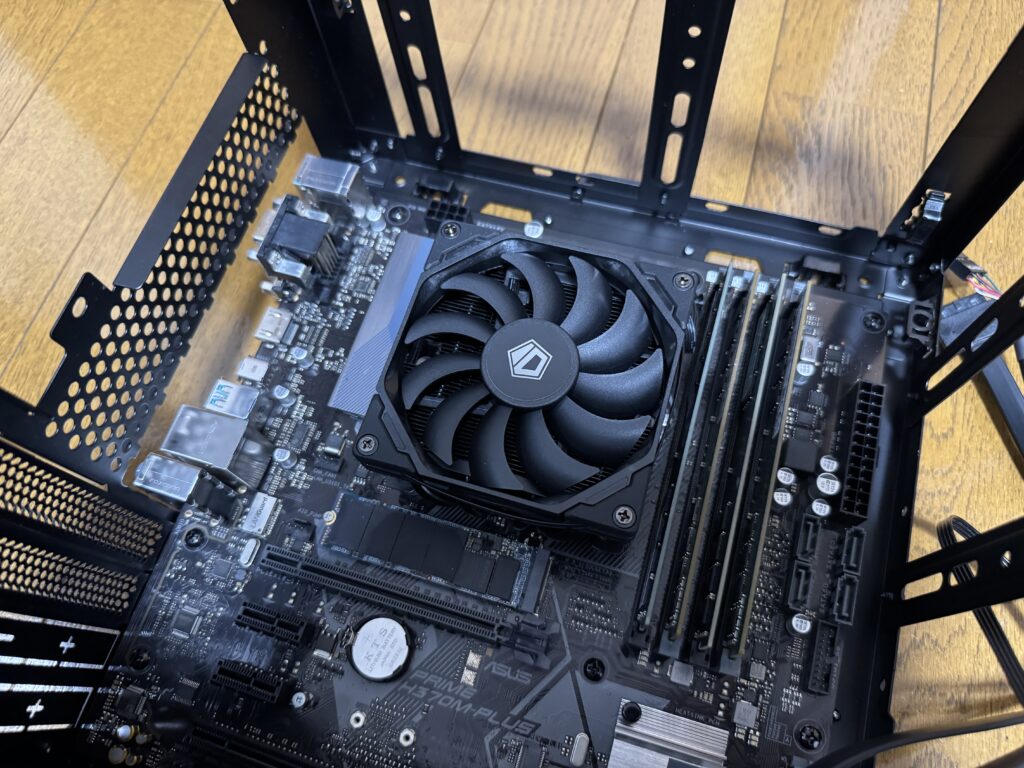

メモリへの干渉もなく、収まりが良いクーラーで気に入りました。

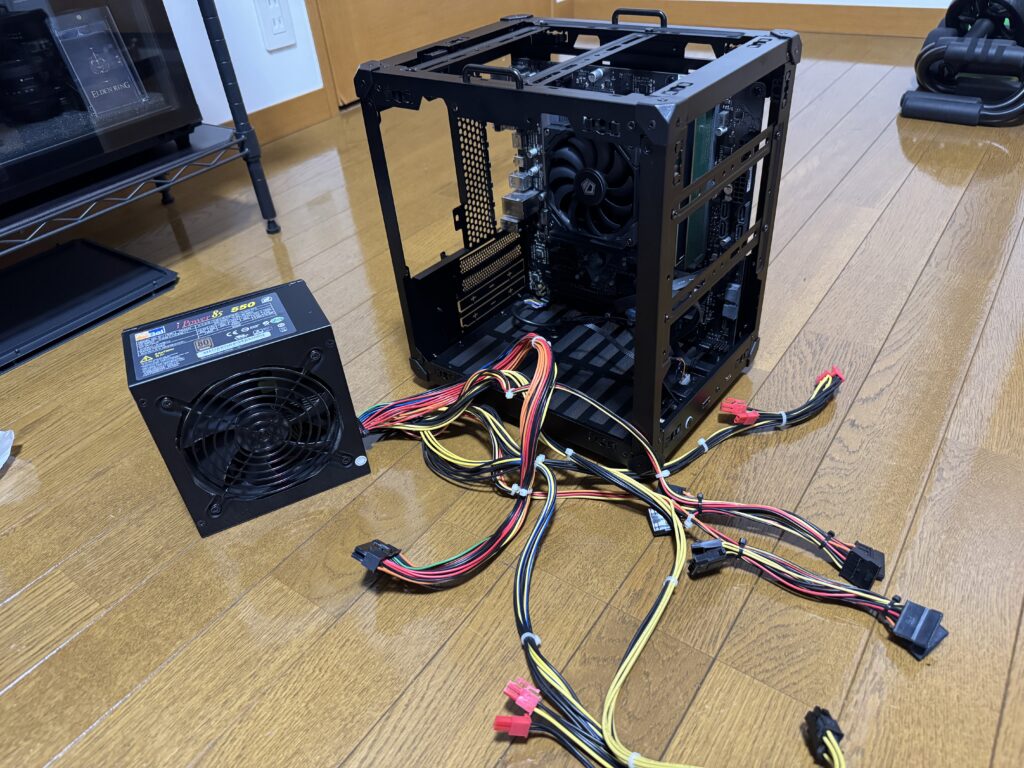

あとはATX電源を移し替えればOK。
プラグインタイプではないので、使わないケーブルもワラワラあります。
ここでグラボを移設してないことに気づいて移し替えてます（写真撮り忘れた）

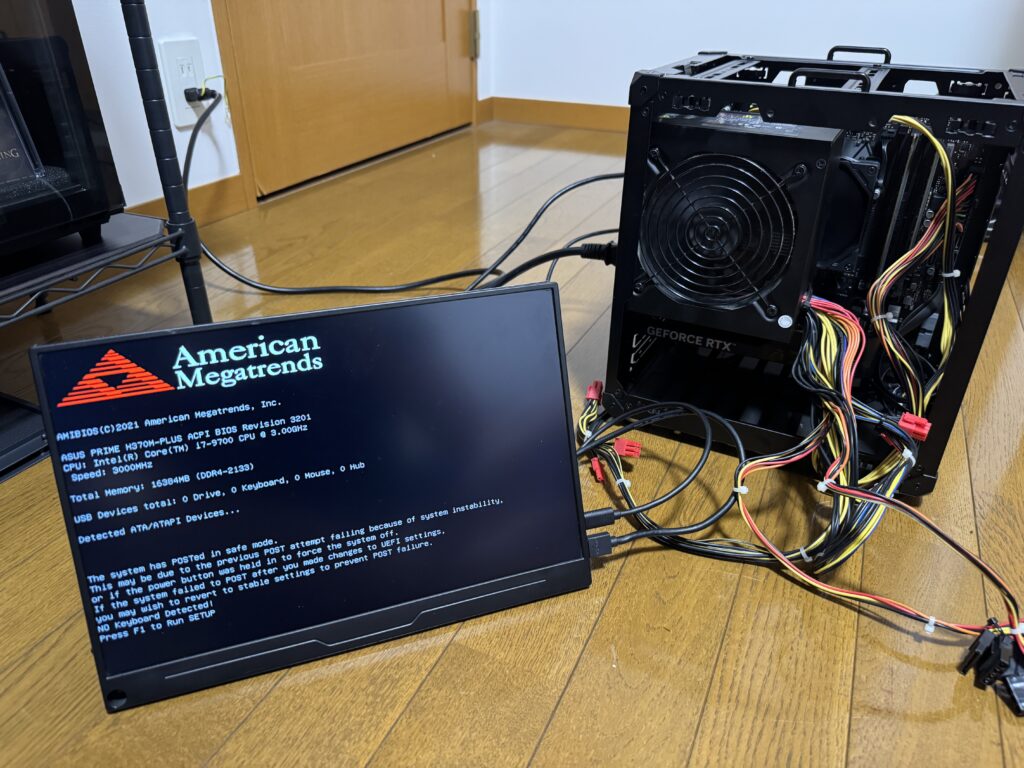

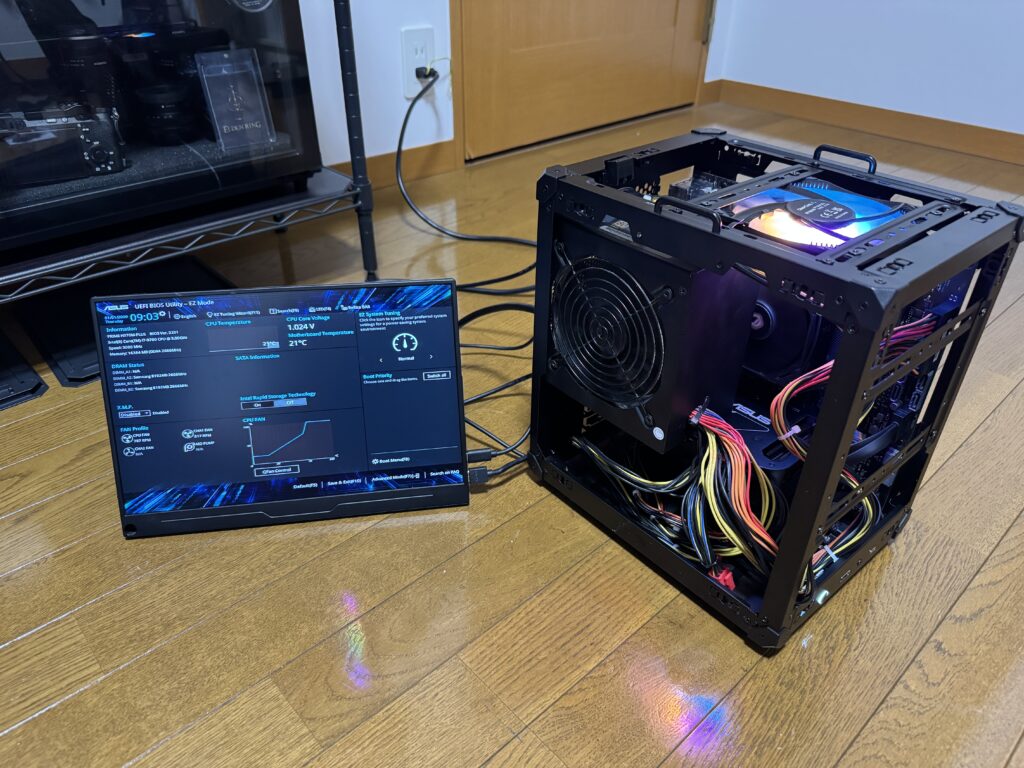

一旦電源をざっと繋ぎ通電テスト。
問題なく起動しました。

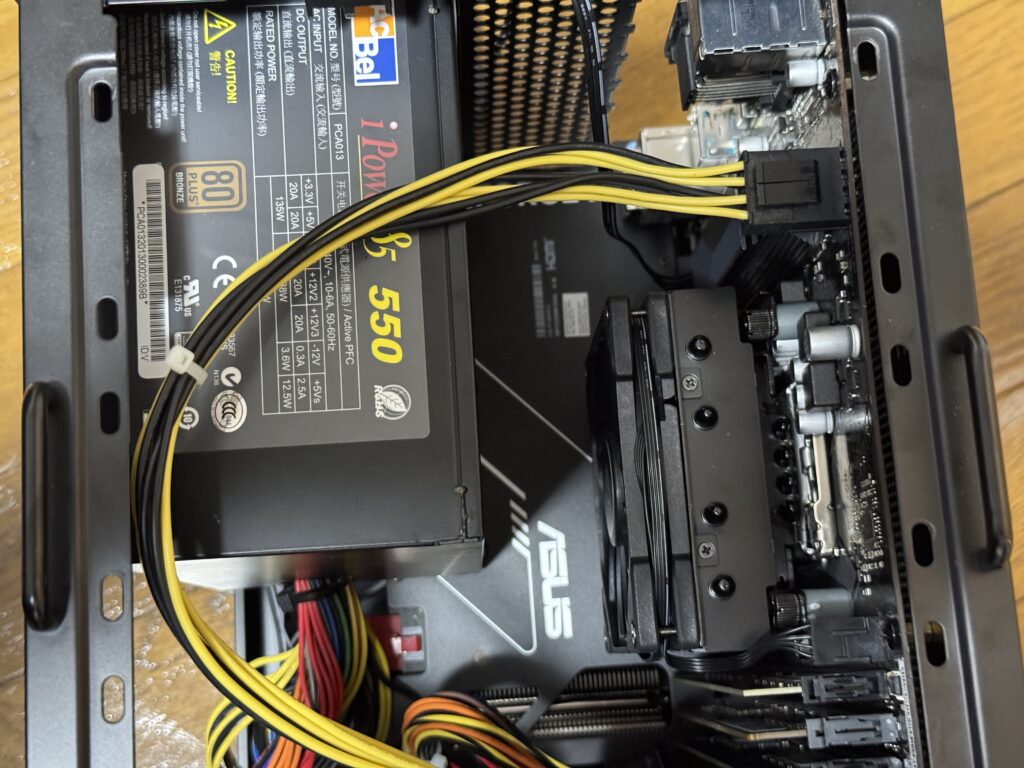

ケーブルを綺麗に収め、アクセントにケース上部にファンを追加。
プラグインタイプの電源ではないので余分な配線が多く懸念していましたが、案外余裕で収まりました。
これで移設作業は完了です。

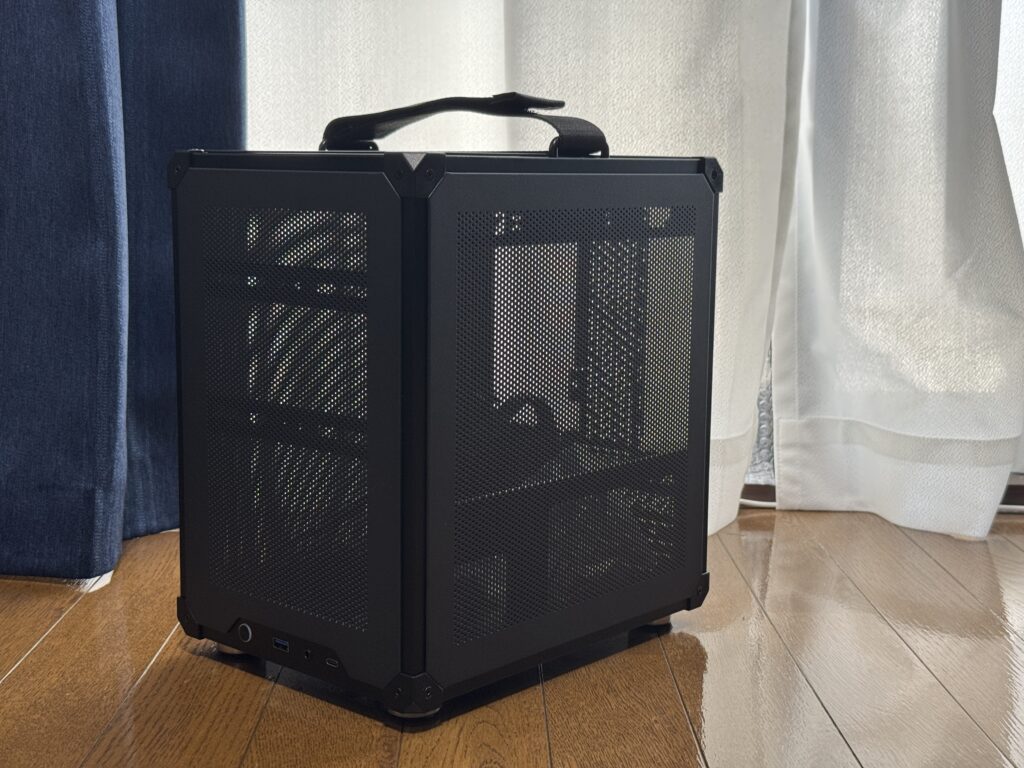

パネルを全て閉じると、シックで落ち着いた佇まいになります。
上部のハンドルが地味に便利で、デスクからの上げ下ろしで手を滑らせるリスクが皆無なので安心して移動ができます。
OSは後日入れ替え予定
移設前のPCで使っていたWindowsはOEM版だったので、今回マザーボードを別のものに変えたことでWindowsが使えなくなりました。
「え、それじゃPCをコンパクトにした意味ないじゃん。アホなの？」とお思いの方もいるかもしれませんね。
ちちち違うわい。
良い機会なので、試してみたかった別のOSに入れ替えてみようかなと考えています。その話はまた別の記事で…
まとめ

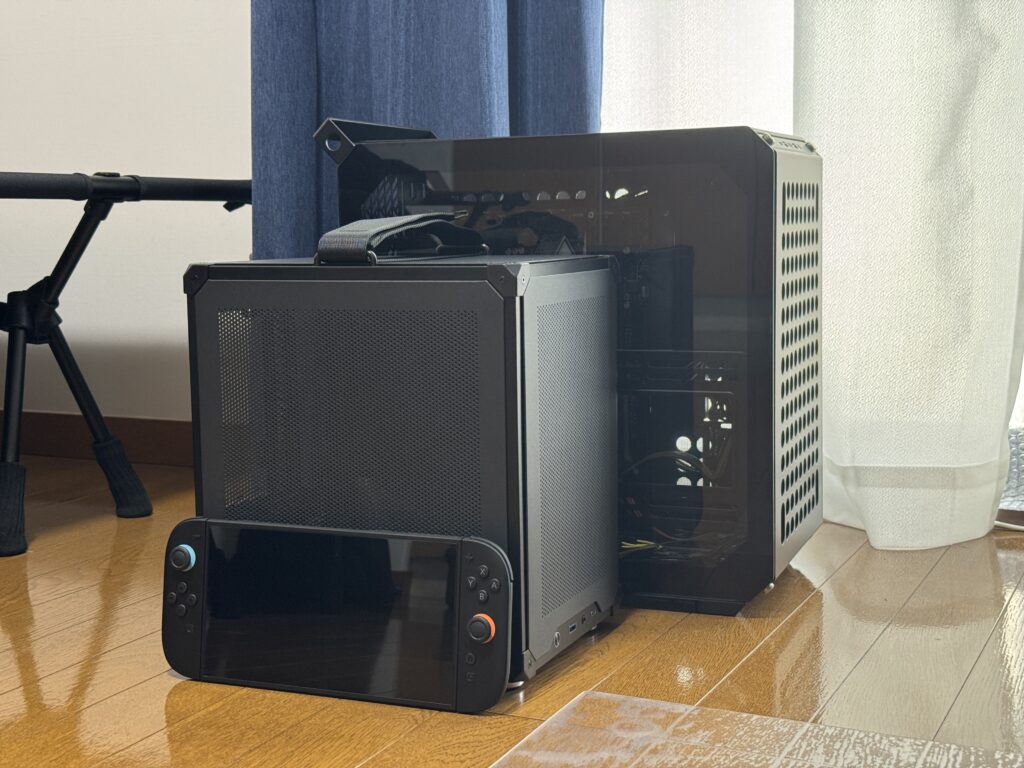

検証用PCをコンパクトにできたので、デスク横のスペースにスッと差し込むことができるようになりました。
一度小さいPCを組んでみたいなーとかねてから思っていたので、今回ちょうどいい機会だったという感じです。
次回はOSを入れていきます！
